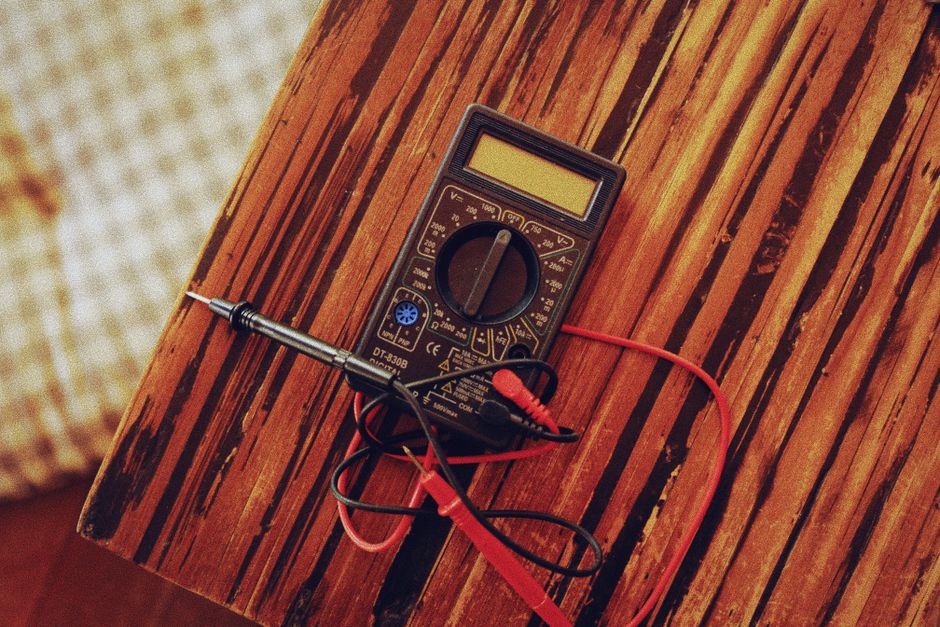

Hast du auch schon mal ein Multimeter in der Hand gehabt und dich gefragt, wo man überhaupt anfangen soll? Die vielen Symbole und Einstellungen können auf den ersten Blick einschüchternd wirken. Doch keine Sorge, wenn wir uns zusammen anschauen, wie man ein Multimeter richtig verwenden kann, wirst du bald ein echter Profi sein! Es ist ein unglaublich vielseitiges Werkzeug, das in keiner Werkstatt fehlen sollte – egal ob du Heimwerker, Elektronik-Bastler oder Azubi bist. Lass uns gemeinsam eintauchen und die Geheimnisse dieses nützlichen Geräts lüften.
Die Grundlagen: Was misst ein Multimeter?
Im Grunde ist ein Multimeter ein Schweizer Taschenmesser für Elektriker und Bastler. Es misst die wichtigsten elektrischen Größen.
Spannung messen (V)
Das „V“ auf deinem Multimeter steht für Volt, also die elektrische Spannung. Du wirst oft zwei Arten finden:
* Wechselspannung (AC), erkennbar an einer Wellenlinie: Das ist die Spannung, die aus unseren Steckdosen kommt und typischerweise zwischen 100 und 240 Volt liegt, je nachdem, wo auf der Welt du dich befindest.
* Gleichspannung (DC), gekennzeichnet durch eine durchgezogene Linie über einer gestrichelten Linie: Diese Art von Spannung findest du in Batterien oder Netzteilen. Ein Beispiel ist eine 18-Volt-Batterie, wie man sie oft in Werkzeugen findet.
Um Gleichspannung zu messen, stellst du dein Multimeter auf den passenden DC-Bereich. Dann hältst du die rote Messspitze an den Pluspol und die schwarze an den Minuspol. Weicht der angezeigte Wert stark von der Angabe ab, könnte die Batterie leer oder das Gerät defekt sein.
Widerstand messen (Ω)
Das Omega-Symbol (Ω) steht für Ohm, die Einheit des elektrischen Widerstands. Es sagt dir im Grunde, wie schwer es für elektrischen Strom ist, durch ein Material zu fließen.
* Ein Kupferdraht zum Beispiel hat fast keinen Widerstand, der Strom fließt leicht hindurch.
* Gummi hingegen bietet extrem hohen Widerstand, daher nutzen wir es als Isolator. Das Multimeter würde hier „OL“ (Open Loop) anzeigen, also einen unendlich hohen Widerstand.
Widerstände sind Bauteile, die den Stromfluss präzise regulieren. Um ihren Wert zu prüfen, schließt du die Messspitzen einfach an die beiden Enden des Widerstands an. Wichtig: Miss Widerstände möglichst *immer außerhalb einer Schaltung*, um falsche Messwerte durch andere Bauteile zu vermeiden.
Durchgangsprüfung
Dies ist vielleicht eine der einfachsten und nützlichsten Funktionen! Die Durchgangsprüfung (oft mit einem Lautsprechersymbol oder einer Diode gekennzeichnet) gibt einen Ton von sich, wenn ein niedriger Widerstand – also eine durchgängige Verbindung – gefunden wird.
Stell dir vor, du hast ein langes Kabel und möchtest wissen, ob es im Inneren gebrochen ist. Einfach die Messspitzen an beide Enden halten. Ertönt ein Piepsen, ist das Kabel intakt. Kein Ton? Dann ist es irgendwo unterbrochen. Das spart dir viel Ärger und unnötiges Aufschneiden von Kabeln!
Sicherheit geht vor: Worauf du immer achten musst
Bei Messungen an elektrischen Anlagen ist äußerste Vorsicht geboten. Hochspannung kann lebensgefährlich sein!
* Wenn du an Steckdosen oder anderen hochspannungsführenden Teilen misst, benutze immer nur eine Hand. Warum? Falls du aus Versehen einen Stromkreis durch deinen Körper schließen solltest, ist das Risiko, dass der Strom durch dein Herz fließt und tödliche Verletzungen verursacht, bei der Einhandmessung deutlich reduziert.
* Sei vorsichtig bei Kondensatoren! Diese Bauteile können elektrische Energie speichern und auch nach dem Ausschalten der Stromquelle noch hohe Spannungen führen. Entlade sie immer, bevor du sie berührst.
* Achte darauf, dass deine Messspitzen und Kabel in einwandfreiem Zustand sind und keine Risse in der Isolation aufweisen.
Symbole, Einheiten und ihre Bedeutung verstehen
Um die Anzeige deines Multimeters richtig zu deuten, musst du die Symbole und Vorsätze verstehen.
Grundlegende Symbole
* V (Volt): Spannung
* Ω (Ohm): Widerstand
* A (Ampere): Stromstärke
* F (Farad): Kapazität (für Kondensatoren)
* Hz (Hertz): Frequenz
Messeinheiten (Vorsätze)
Diese kleinen Buchstaben vor den Einheiten sagen dir, ob es sich um große oder sehr kleine Werte handelt:
* M (Mega): Millionen (z.B. MΩ = Megaohm)
* k (Kilo): Tausend (z.B. kΩ = Kiloohm)
* m (Milli): Tausendstel (z.B. mV = Millivolt)
* µ (Mikro): Millionstel (z.B. µF = Mikrofarad)
* n (Nano): Milliardstel (z.B. nF = Nanofarad – seltener, aber gut zu wissen)
Wenn dein Multimeter zum Beispiel 21.6 kΩ anzeigt, sind das 21.600 Ohm. Mit diesem Wissen wird das Ablesen der Werte viel einfacher.
Moderne Funktionen: Intelligenter messen
Moderne Multimeter machen das Messen oft noch einfacher und sicherer.
Auto-Ranging
Viele neuere Multimeter sind „Auto-Ranging“-Geräte. Das bedeutet, du musst den Messbereich nicht manuell einstellen. Das Gerät wählt automatisch den passenden Bereich, um dir den genauesten Wert anzuzeigen. Das ist super praktisch und verringert das Risiko von Fehlmessungen. Manuell einstellbare Multimeter erfordern, dass du den Bereich selbst wählst, oft beginnend mit dem höchsten, und dann schrittweise reduzierst, bis ein sinnvoller Wert angezeigt wird.
True RMS
Nicht alle Wechselströme haben eine perfekte Sinuswelle. Viele elektronische Geräte erzeugen sogenannte verzerrte Wellenformen. Herkömmliche Multimeter können hier ungenaue Werte liefern (bis zu 40 % Abweichung!). Ein True RMS (Root Mean Square) Multimeter misst den Effektivwert der Wechselspannung oder des Wechselstroms korrekt, unabhängig von der Wellenform. Für präzise Messungen, besonders im professionellen Bereich, ist ein True RMS Gerät Gold wert.
Berührungslose Spannungserkennung (NCV)
Eine tolle Sicherheitsfunktion ist die berührungslose Spannungserkennung (No Contact Voltage oder NCV). Mit der Spitze des Multimeters kannst du prüfen, ob eine Leitung unter Spannung steht, ohne sie direkt berühren zu müssen. Das ist eine zusätzliche Absicherung, wenn du zum Beispiel wissen willst, ob ein Kabel stromführend ist.
Spezielle Messungen: Kondensatoren, Dioden, Frequenz und mehr
Neben den Basics können Multimeter noch viel mehr.
Kapazität messen (F)
Kondensatoren speichern elektrische Energie. Um ihre Kapazität in Farad (F) zu messen, wählst du die entsprechende Funktion. Die meisten Kapazitätswerte liegen im Mikrofarad-Bereich (µF). Denke daran: Kondensatoren können gefährliche Spannungen speichern! Vor dem Messen immer entladen.
Diodentest
Eine Diode lässt Strom nur in eine Richtung fließen. Mit dem Diodentest (oft mit einem Diodensymbol) kannst du diese Funktion prüfen. Lege die Messspitzen an die Diode: In eine Richtung solltest du einen Wert sehen, in die andere Richtung „OL“ (kein Durchgang). Wenn du in beide Richtungen einen Wert oder gar keinen Wert erhältst, ist die Diode defekt.
Frequenz (Hz) und Tastverhältnis (Duty Cycle)
Die Frequenz misst, wie oft eine Wechselstromwelle pro Sekunde schwingt (in Hertz). In unseren Steckdosen sind das meist 50 Hz oder 60 Hz. Das Tastverhältnis (Duty Cycle, oft mit einem Prozentzeichen dargestellt) gibt an, wie lange eine positive Spannung innerhalb einer Periode anliegt. Bei einer perfekten Wechselstromwelle ist das oft 50 %.
Temperatur
Viele Multimeter haben eine Temperaturfunktion und kommen mit einer separaten Fühler. Damit kannst du Oberflächen- oder Umgebungstemperaturen messen, entweder in Celsius oder Fahrenheit.
Stromstärke messen: Seriell oder mit Zange?
Das Messen der Stromstärke (Ampere, A) ist etwas kniffliger und erfordert besondere Vorsicht.
Serielle Messung
Für die serielle Messung musst du den Stromkreis unterbrechen und dein Multimeter in Reihe schalten, also als Teil des Stromkreises. Das bedeutet, du trennst eine Leitung auf und verbindest die beiden Enden mit den Messspitzen deines Multimeters. Achtung: Die meisten Multimeter haben für diese Messung eine separate Buchse und sind intern abgesichert. Überschreite niemals die maximale Stromstärke (oft 10 Ampere) und die maximale Messdauer (oft nur 10-20 Sekunden), sonst fliegt die Sicherung deines Multimeters! Dies erfordert ein grundlegendes Verständnis der Schaltung.
Zangenmessung (Clamp Meter)
Deutlich sicherer und einfacher ist die Messung mit einer Stromzange (Clamp Meter). Hierbei musst du den Stromkreis nicht unterbrechen. Du legst einfach eine der stromführenden Leitungen (z.B. den Plusleiter) in die Zange. Die Zange misst dann das Magnetfeld, das der Strom erzeugt, und zeigt dir den Wert an. Wichtig: Lege niemals beide Leitungen (Hin- und Rückleiter) gleichzeitig in die Zange, da sich deren Magnetfelder aufheben und du keine Messung erhältst. Die Zangenmessung ist die bevorzugte Methode, um hohe Ströme sicher zu messen.
Dein passendes Multimeter finden
Beim Kauf eines Multimeters gibt es ein paar Dinge zu beachten:
* Welche Funktionen brauche ich wirklich? Wenn du nur Batterien prüfen oder Steckdosen messen willst, reicht oft ein einfaches Gerät. Für komplexere Elektronik sind Funktionen wie Kapazitätsmessung oder True RMS sinnvoll.
* True RMS: Für präzise Wechselstrommessungen ist dies ein Muss.
* Auto-Ranging: Erhöht den Bedienkomfort erheblich, ist aber nicht zwingend erforderlich. Manuelle Geräte sind oft günstiger und für gelegentliche Nutzung völlig ausreichend.
* Sicherheitsstandards: Achte auf Zertifizierungen und die Spannungskategorie (CAT-Rating), die angibt, für welche Anwendungen das Multimeter geeignet ist.
Ein Multimeter ist ein unverzichtbares Werkzeug, das dir bei vielen Projekten helfen wird, Probleme zu erkennen und Lösungen zu finden. Mit ein wenig Übung wirst du schnell Routine entwickeln und die elektrische Welt um dich herum besser verstehen!
—
Häufig gestellte Fragen
Warum sollte man bei Hochspannungsmessungen nur eine Hand benutzen?
Bei Messungen mit hoher Spannung (z.B. an einer Steckdose) wird empfohlen, nur eine Hand zu verwenden. Das liegt daran, dass der Strom bei einem versehentlichen Kontakt nicht durch den Brustkorb und damit durch das Herz fließen kann. Das Risiko eines tödlichen Stromschlags wird dadurch erheblich reduziert, da der Stromweg meist nur durch einen Arm verläuft.
Was ist der Unterschied zwischen Auto-Ranging und manuellem Ranging?
Ein Auto-Ranging-Multimeter wählt automatisch den passenden Messbereich für die aktuelle Messung aus, was die Bedienung stark vereinfacht. Bei einem Multimeter mit manuellem Ranging musst du den Messbereich selbst über einen Drehschalter einstellen. Hierbei beginnt man üblicherweise mit dem höchsten Bereich und reduziert diesen schrittweise, bis ein stabiler und präziser Messwert angezeigt wird.
Wann sollte man ein Multimeter mit True RMS Funktion wählen?
Ein Multimeter mit True RMS (Root Mean Square) Funktion ist besonders empfehlenswert, wenn du präzise Wechselstrom- und Wechselspannungsmessungen durchführen möchtest, vor allem an Geräten mit nicht-sinusförmigen Wellenformen (z.B. viele moderne Elektronikgeräte, LED-Beleuchtungen, oder Motorsteuerungen). Ohne True RMS könnten die Messwerte um bis zu 40% falsch sein, da Standard-Multimeter bei verzerrten Wellenformen ungenau messen.
